認識されない・何も表示されない症状一覧
●「フォーマットしますか?」
急に表示が出てきても「OK」は押さないでUSBメモリを抜いてください。
●「USBデバイスが認識されません」
●音はするが何も出てこない
●「リムーバブルディスクを挿入してください。」
しばらく使っていなくて、使おうと思ったら見えなくなったなら原因はチップの劣化が考えられます。
作業の流れ
故障の状態によって作業内容が異なります
1.USBメモリを分解
![USBメモリを分解](https://www.usbmemory-datarecovery.tokyo/img/usb_flow01.jpg)
2.記憶チップの種類を確認
![BGATSOPタイプ](https://www.usbmemory-datarecovery.tokyo/img/check_chip_type.jpg)
USBメモリの90%以上はTSOPタイプです
3.記憶チップを取り外し
![イソプロピルアルコール](https://www.usbmemory-datarecovery.tokyo/img/isopropyl_alcohol.jpg)
イソプロピルアルコール(IPA 99% )を使用します。
4.チップのクリーニング
![TSOP配線部分をナイフでクリーニング](https://www.usbmemory-datarecovery.tokyo/img/cleaning_flow_3.jpg)
TSOPタイプのチップの配線部分をナイフでクリーニング
![TSOPアルコールで清掃](https://www.usbmemory-datarecovery.tokyo/img/cleaning_flow_4.jpg)
TSOPタイプのアルコールで清掃
![BGAチップの下にはんだとフラックスでクリーング](https://www.usbmemory-datarecovery.tokyo/img/cleaning_flow_1.jpg)
BGAタイプのチップの下にはんだとフラックスでクリーング
![BGAアルコールでクリーニング](https://www.usbmemory-datarecovery.tokyo/img/cleaning_flow_2.jpg)
BGAタイプのアルコールでクリーニング
5.チップを解析
![チップを解析](https://www.usbmemory-datarecovery.tokyo/img/chip_scan_adapters.jpg)
6.データをスキャン
![データをスキャン](https://www.usbmemory-datarecovery.tokyo/img/usb_flow07.jpg)
![データをスキャン1](https://www.usbmemory-datarecovery.tokyo/img/usb_flow05.jpg)
![データをスキャン2](https://www.usbmemory-datarecovery.tokyo/img/usb_flow06.jpg)
7.データリストを確認
![データリストを確認](https://www.usbmemory-datarecovery.tokyo/img/usbboard_flow_06.jpg)
8.データを保存
![データをスキャン](https://www.usbmemory-datarecovery.tokyo/img/usbboard_flow_07.jpg)
0.故障の状況
![故障の状況](https://www.usbmemory-datarecovery.tokyo/img/usb_overview.jpg)
1.チップを取り外し
![チップを取り外し1](https://www.usbmemory-datarecovery.tokyo/img/usb_flow02.jpg)
![チップを取り外し2](https://www.usbmemory-datarecovery.tokyo/img/usb_flow03.jpg)
2.コントローラを探す
![コントローラ一致](https://www.usbmemory-datarecovery.tokyo/img/usb_controllerchips_stack.jpg)
3.コントローラーチップを交換
![コントローラー交換](https://www.usbmemory-datarecovery.tokyo/img/usb_controllerchip_replace.jpg)
4.認識できるか確認
![認識を確認](https://www.usbmemory-datarecovery.tokyo/img/usb_test.jpg)
5.データを確認
![データ確認](https://www.usbmemory-datarecovery.tokyo/img/usbboard_flow_06.jpg)
6.データを保存
![データを保存](https://www.usbmemory-datarecovery.tokyo/img/usbboard_flow_07.jpg)
0.故障の状況
![完全に基板が破損](https://www.usbmemory-datarecovery.tokyo/img/broken_usb.jpg)
・コントロールチップとメモリチップは正常
・ドナー用の基板ストックあり
1.破損した基板からチップを取り外し
![USBメモリ基板破損からチップ取り外し1](https://www.usbmemory-datarecovery.tokyo/img/take_out_usb.jpg)
2. 対応するコントローラと基板を探す
![メモリと対応するコントローラを探す](https://www.usbmemory-datarecovery.tokyo/img/usb_board_stacked.jpg)
記憶チップに対応するコントローラチップは限定されています。対応していないチップ同士では読み取りができません。
3.正常な基板に移植
![正常な基板に移植](https://www.usbmemory-datarecovery.tokyo/img/new_board.jpg)
4.認識できるか確認
![認識できるか確認](https://www.usbmemory-datarecovery.tokyo/img/usb_test.jpg)
5.データを確認
![データを確認](https://www.usbmemory-datarecovery.tokyo/img/usbboard_flow_06.jpg)
6.データを保存
![データを保存](https://www.usbmemory-datarecovery.tokyo/img/usbboard_flow_07.jpg)

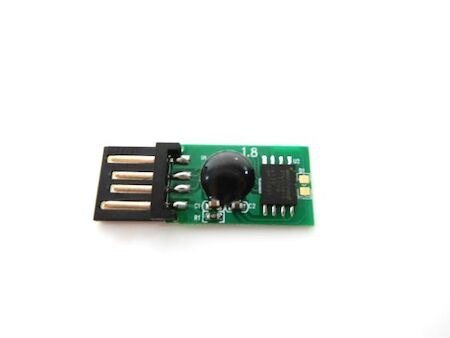

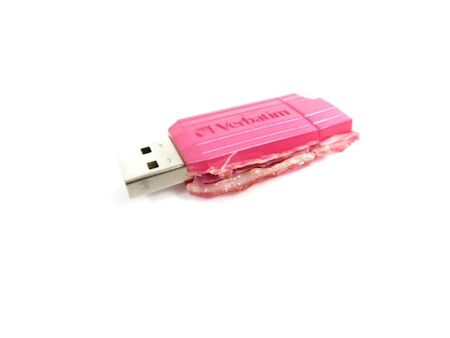

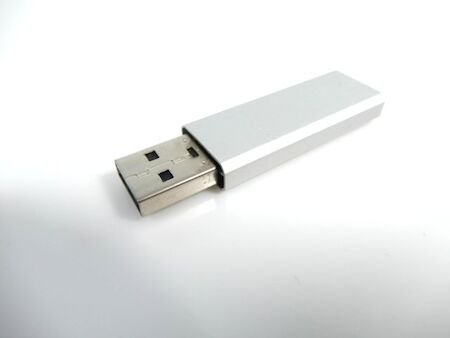

認識しないUSBメモリのデータ復旧事例

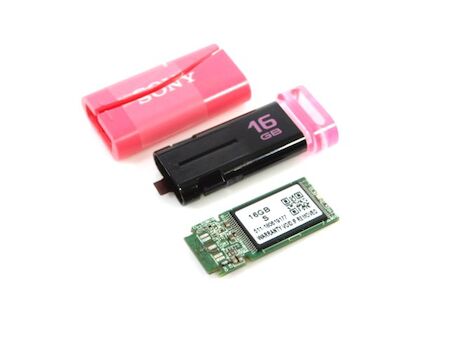

- SONY
- BUFFALO

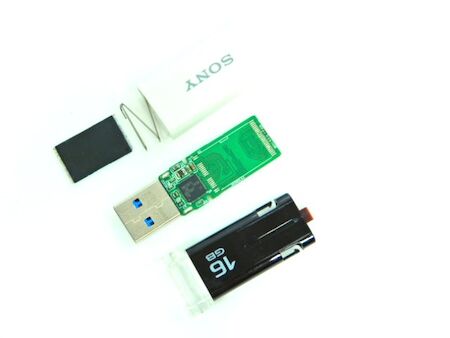

- ELECOM
- IODATA

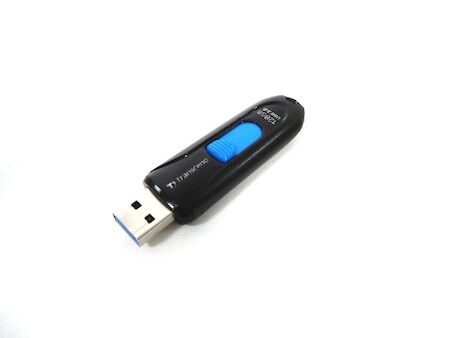

- Transcend
- TOSHIBA

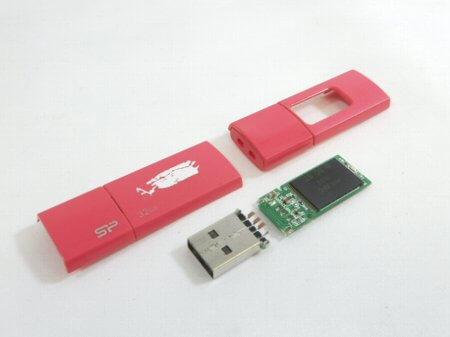

- Silicon Power
- その他
USBメモリの修理事例累計300台以上の事例集
修理にかかる日数
2~14日
損傷の状況によって期間は変動します。
USBメモリ故障時の価格表
故障内容 | 費用 |
---|---|
チップ故障 | 30,000~ 50,000円 |
診断後に改めてお見積りのご連絡をいたします。
承諾前に作業を進めることはありません。
- 初期費用
- ¥0
- 見積料
- ¥0
- 修理不可
- ¥0
作業のご依頼を受けてからデータが復旧できた場合にのみ費用が発生します。
キャンセル時は診断費用は0円。お支払いは作業完了後です。
